Caractéristiques
ContourTrace.
Le Vectoriseur de nouvelle génération.
Le moyen le plus simple d'extraire, d'ajuster et d'exporter les contours des images.
Lisez la suite et laissez-vous convaincre par les fonctions complètes que ContourTrace a à offrir.
Opérateur de saisie d'une seule image

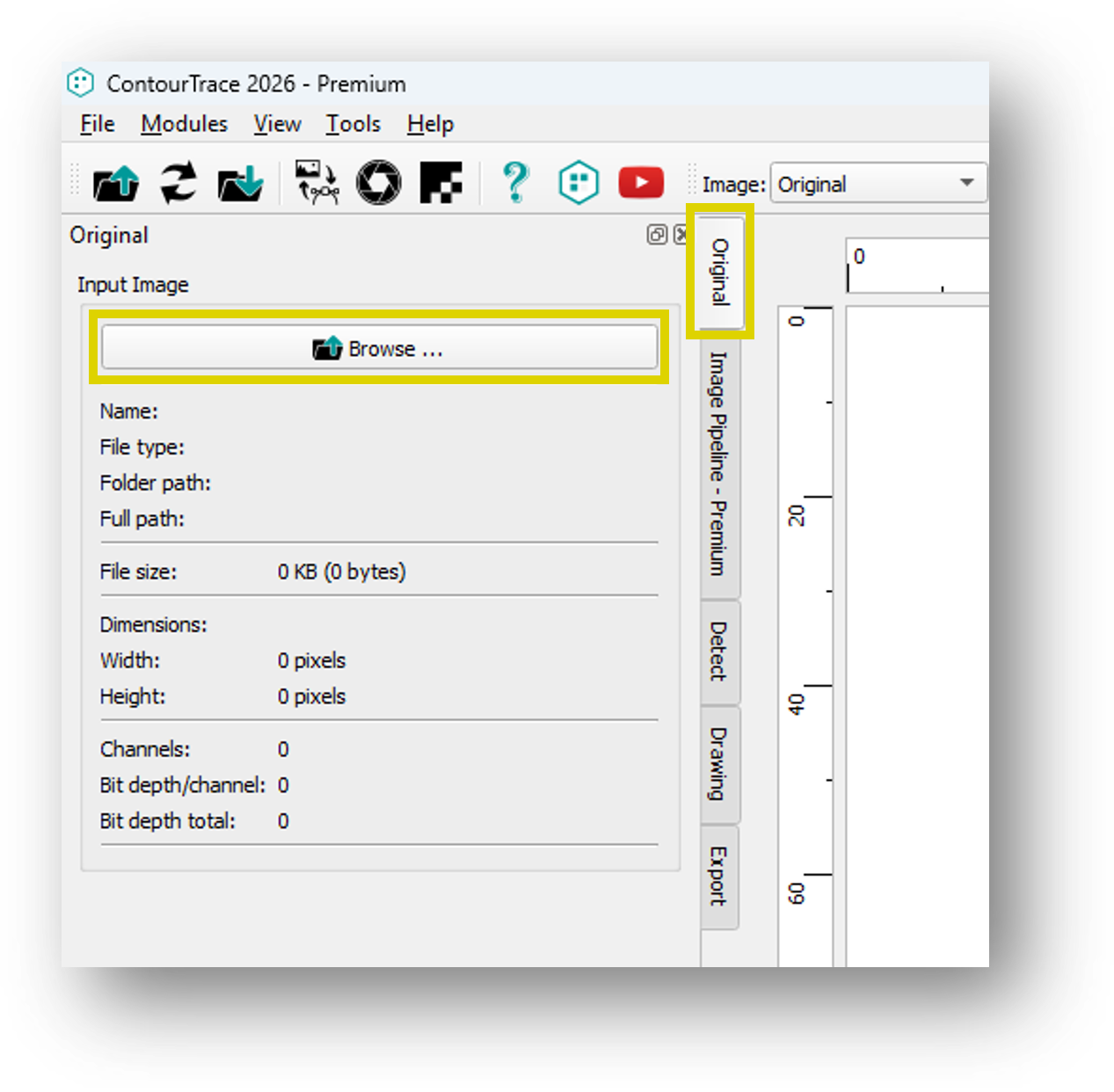

L'opérateur d'entrée d'image unique permet d'importer des fichiers d'image standard dans ContourTrace sous forme de graphiques matriciels en vue d'un traitement ultérieur et de l'extraction de contours. Formats de fichiers pris en charge : .jpg, .jpeg, .bmp, .png.
Pipeline d'images

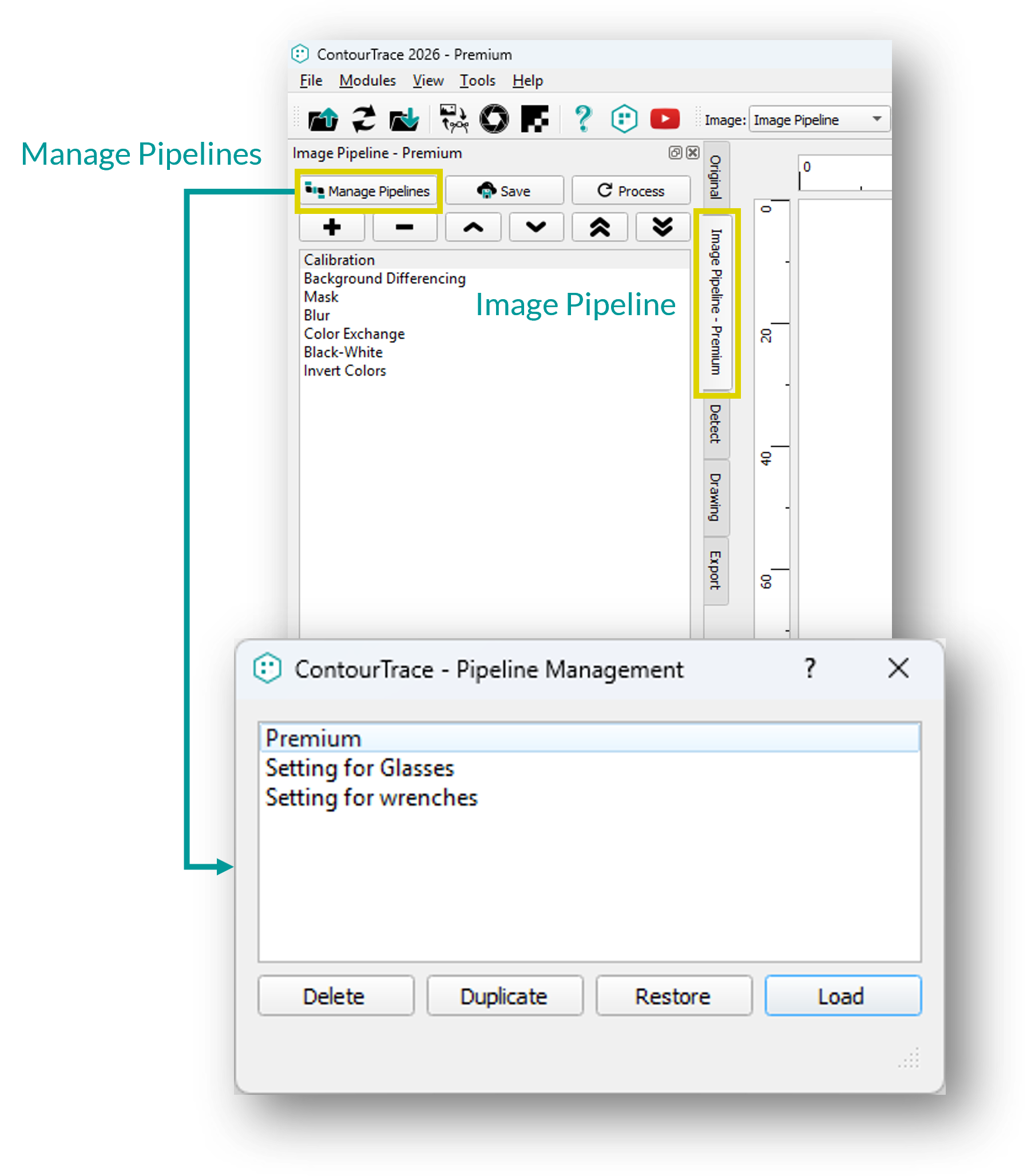

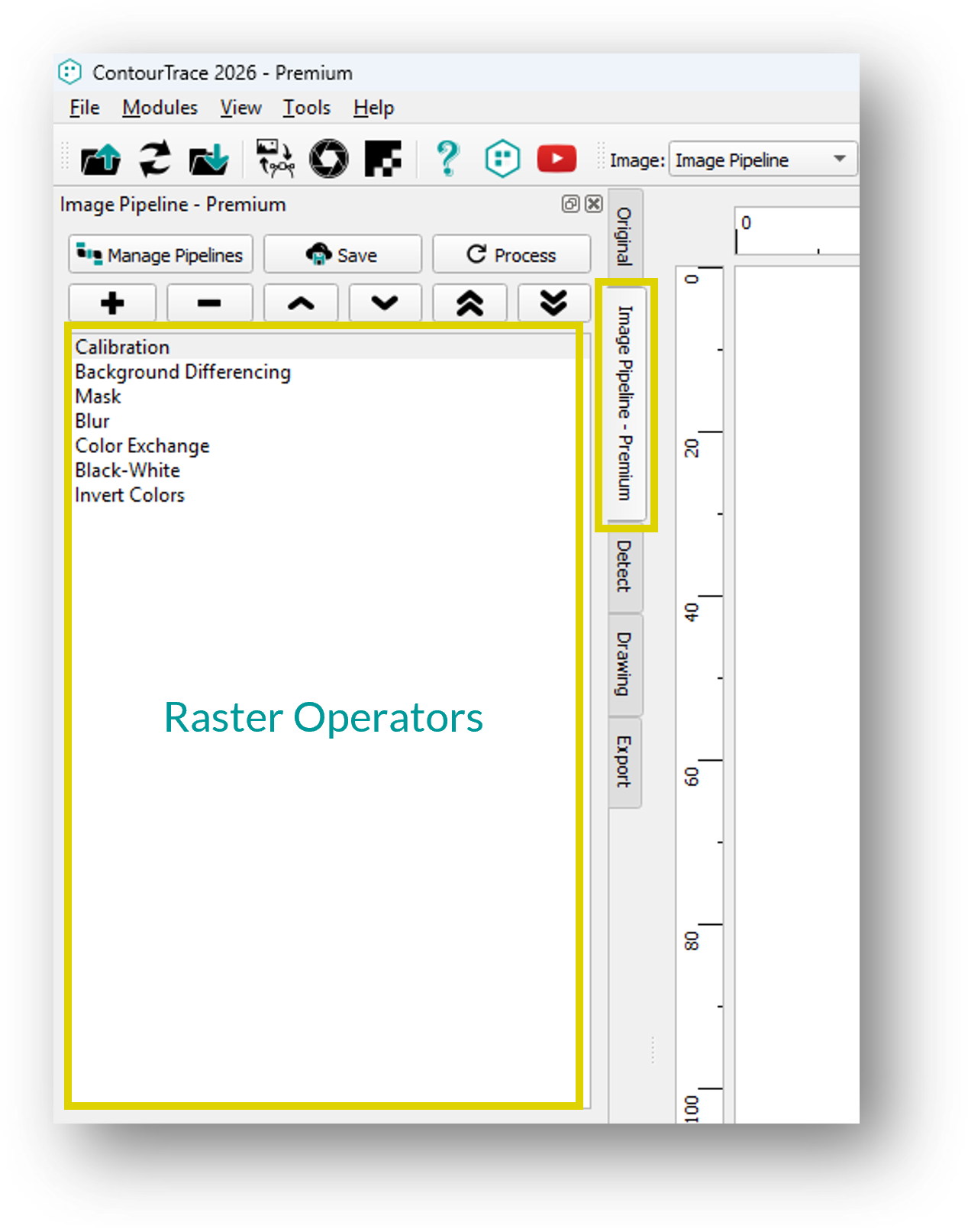

Image Pipeline permet d'organiser, de configurer et de gérer les opérateurs matriciels dans une séquence de traitement définie, offrant ainsi aux utilisateurs un meilleur contrôle sur le traitement des images avant leur conversion en données vectorielles.
Opérateurs matriciels
Les opérateurs matriciels gèrent la modification de l'image d'entrée (graphique matriciel) et fournissent de multiples fonctionnalités pour améliorer ou adapter le processus de transformation vectorielle suivant.
Opérateur de différenciation d'arrière-plan
L'opérateur de différenciation de l'arrière-plan est conçu pour améliorer la détection des bords lors de la numérisation d'objets transparents ou très réfléchissants, tels que le verre, le plastique ou les composants chromés.
Opérateur de suppression d'arrière-plan AI
L'opérateur de suppression d'arrière-plan AI utilise un réseau neuronal pour détecter et séparer automatiquement l'objet de premier plan de l'arrière-plan. Il réduit les ombres, les reflets et le bruit de fond afin d'améliorer la qualité de l'image pour l'extraction des contours.
Améliorateur d'image AI - Opérateur Google Gemini
Un opérateur d'IA similaire à l'opérateur de suppression de l'arrière-plan, mais qui nécessite une clé API Google Gemini et entraîne un coût par génération en fonction du modèle : environ 0,10 USD pour Gemini 3.1 Flash Image Preview et 0,15 USD pour Gemini 3 Pro Image. Contrairement à l'opérateur gratuit AI Background Removal Operator, il améliore les images en fonction de votre demande, en supprimant les reflets et les ombres, en lissant les bords et en améliorant l'extraction des contours, même à partir d'images de qualité médiocre ou problématiques.
Opérateur de détection

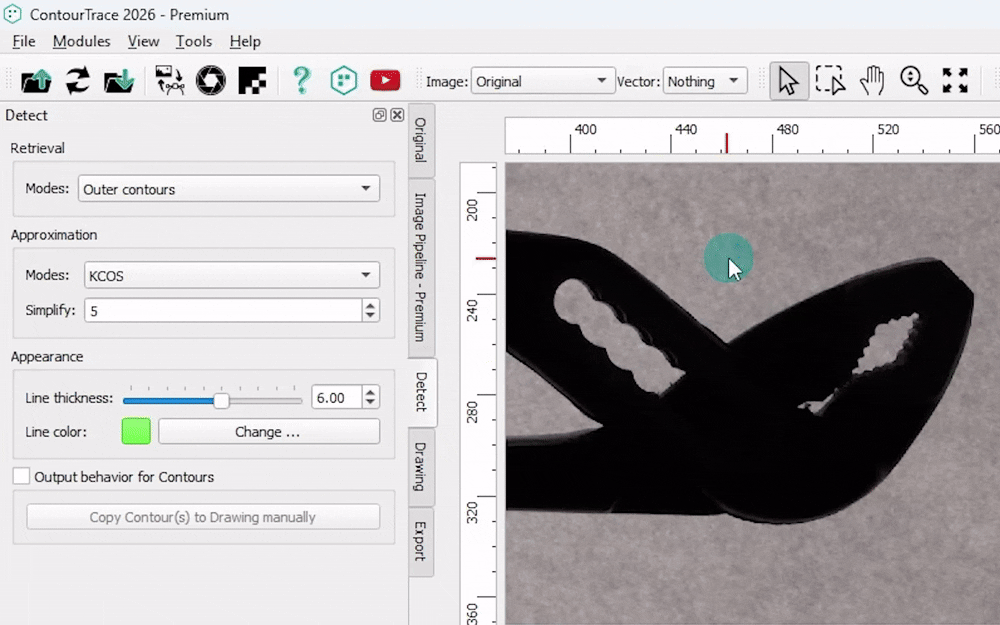

L'opérateur de détection est un opérateur de transformation qui convertit les images matricielles en graphiques vectoriels en détectant les contours. Selon le mode sélectionné, il peut extraire tous les contours ou seulement le contour extérieur.
Opérateurs vectoriels

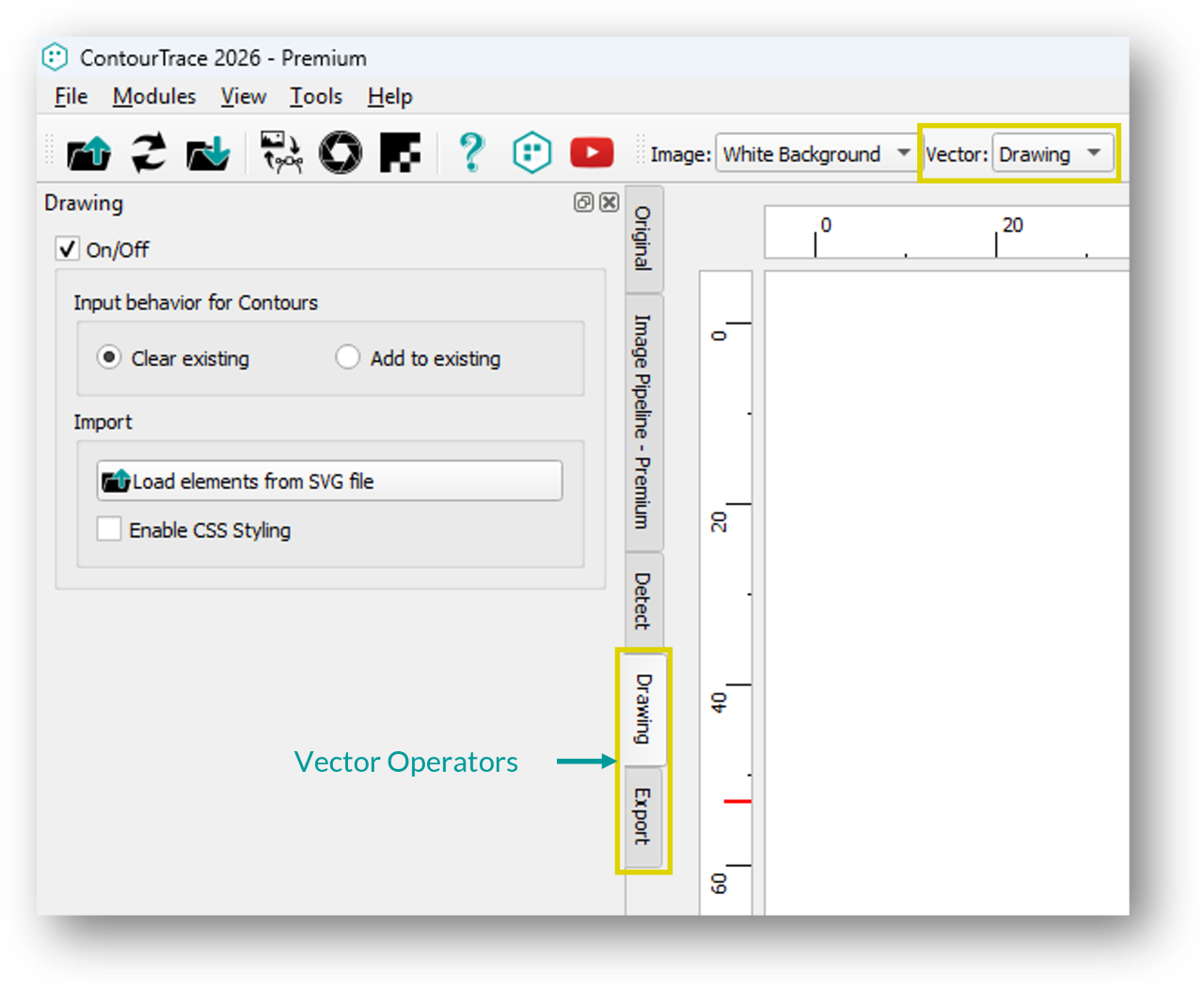

Les opérateurs vectoriels modifient et affinent les graphiques vectoriels générés après la détection des contours. Ils fournissent une gamme d'outils permettant d'ajuster, d'optimiser et d'adapter les contours afin de répondre aux exigences spécifiques de l'application et de l'exportation.
Opérateur de dessin

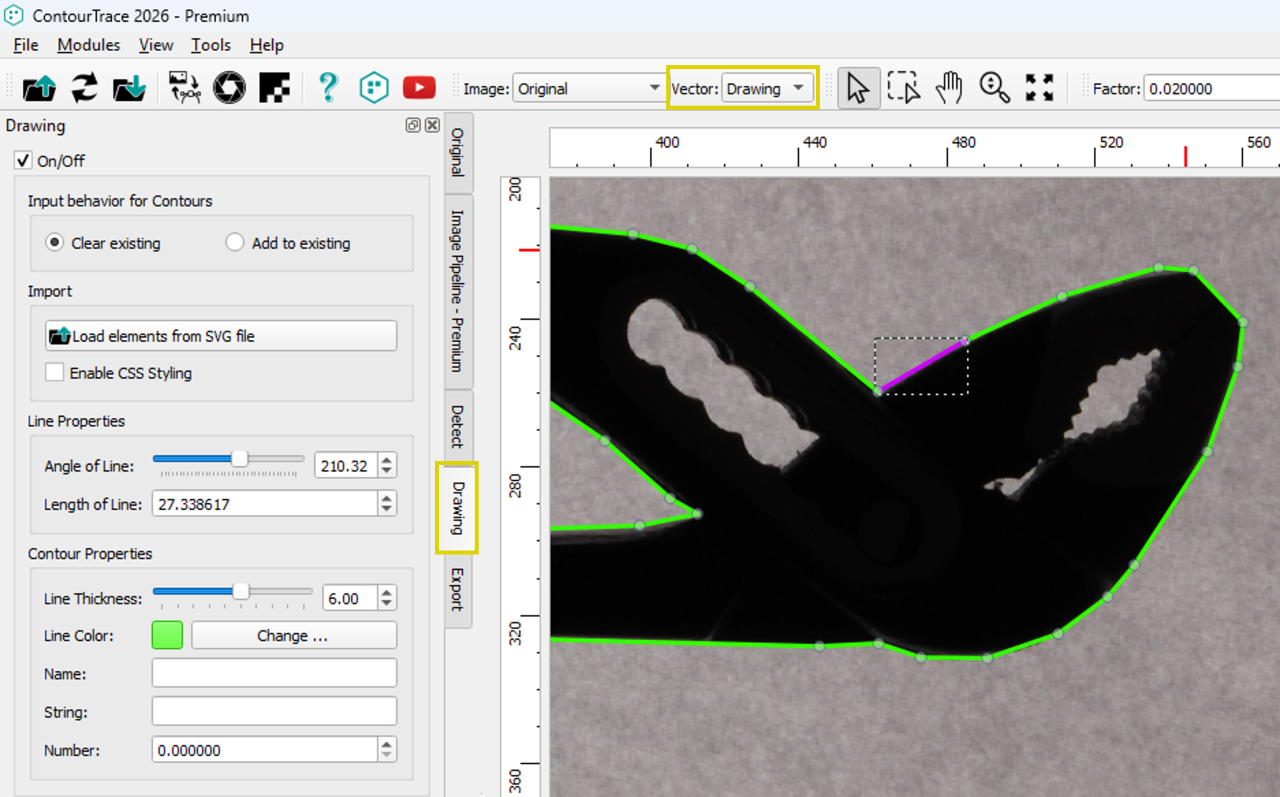

L'opérateur de dessin permet d'éditer et d'affiner avec précision les contours vectoriels directement dans ContourTrace, en fournissant des outils puissants pour la manipulation avancée des contours et en garantissant des résultats nets, précis et prêts à l'exportation, sans qu'il soit nécessaire d'utiliser un logiciel de CAO externe.
Transformer en polygone / Spline

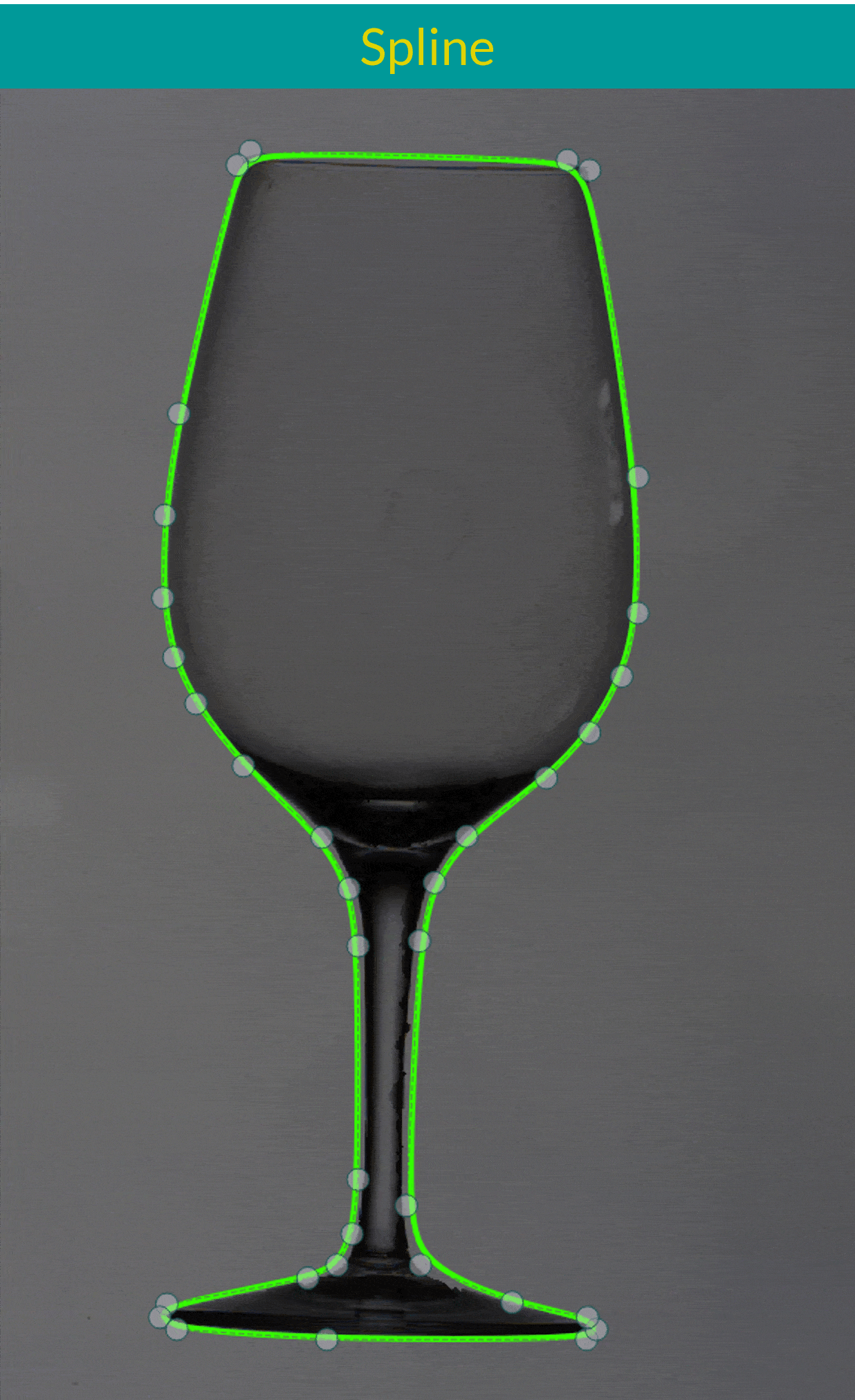

Convertissez les contours sélectionnés entre polygone et spline, ce qui permet un contrôle flexible de la géométrie et de la courbure des contours en fonction des besoins de votre application.
Transformer un polygone en cercle
Convertit les contours polygonaux sélectionnés en cercles parfaits, idéaux pour les outils et les objets ronds, avec un rayon réglable pour un contrôle précis.
Contour décalé
Génère des décalages de contours sélectionnés selon une distance et un style d'angle définis, avec une prise en charge du traitement simultané de plusieurs contours.
Outils pour les opérations booléennes

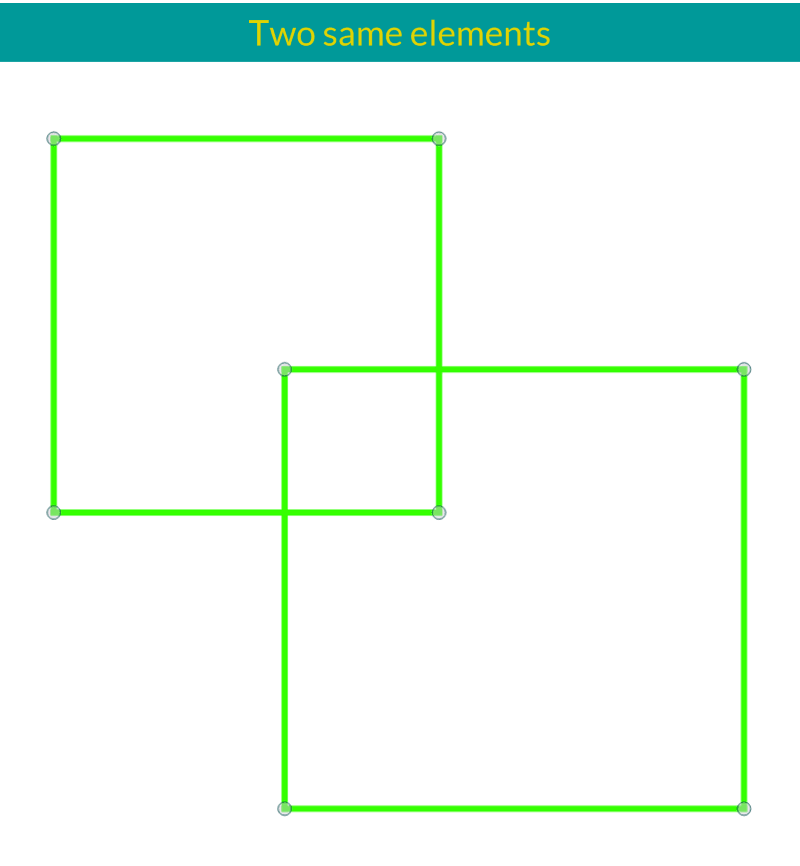

Union d'éléments : Combine deux ou plusieurs contours qui se chevauchent en un seul polygone ou une seule spline. Différence d'éléments : Soustrait les contours du sujet sélectionné du premier contour sélectionné (écrêtage), en ne conservant que les zones qui ne se chevauchent pas. Intersection d'éléments : Crée un nouveau contour à partir de la zone de chevauchement partagée par le contour d'écrêtage et les contours du sujet sélectionné. Disjonction exclusive d'éléments : Génère des contours à partir des zones couvertes par les contours d'écrêtage ou les contours du sujet, à l'exclusion des régions qui se chevauchent.
Chanfrein et congé

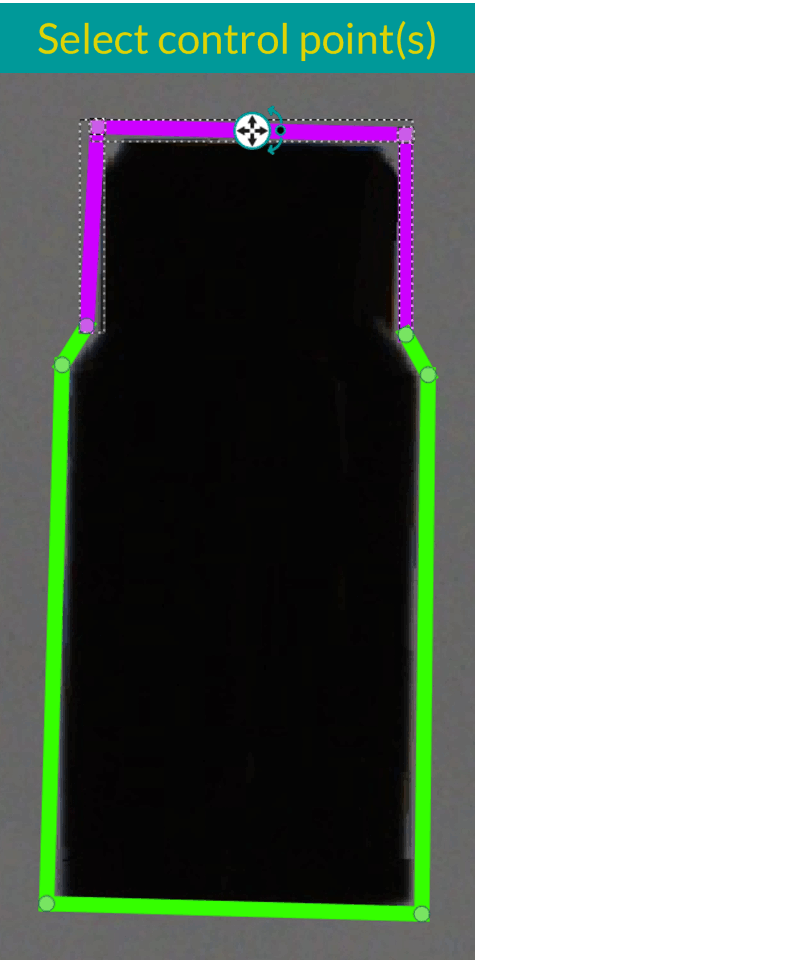

Appliquez des chanfreins d'une longueur définie ou des congés d'un rayon spécifié à des points ou à des segments de ligne sélectionnés. Plusieurs éléments peuvent être traités simultanément pour un affinage efficace des contours.
Contour du miroir à l'horizontale

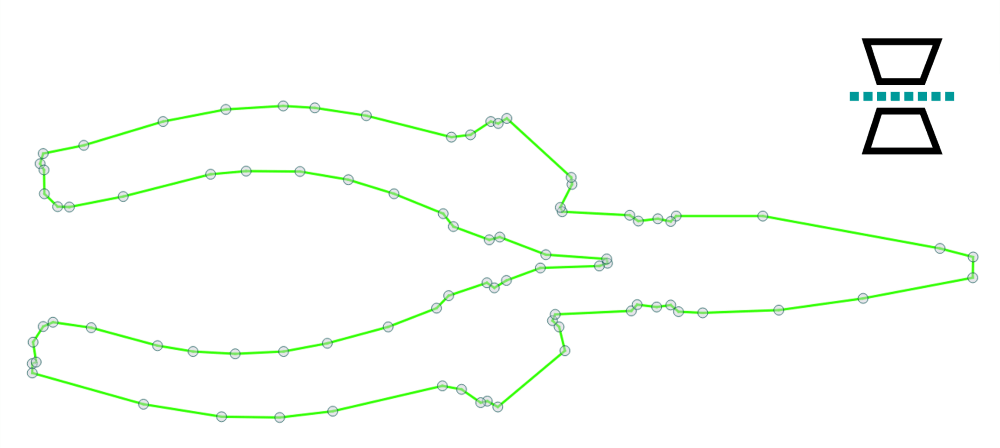

Miroir des contours sélectionnés autour de l'axe horizontal. Pour une sélection unique, le contour est mis en miroir autour de son propre centre ; pour des sélections multiples, l'axe du miroir est défini par le centre combiné de tous les éléments sélectionnés.
Contour du miroir à la verticale
Miroir des contours sélectionnés autour de l'axe vertical. Pour une sélection unique, le contour est réfléchi autour de son propre centre ; pour des sélections multiples, l'axe du miroir est défini par le centre combiné de tous les éléments sélectionnés.
Contour miroir autour de la ligne sélectionnée

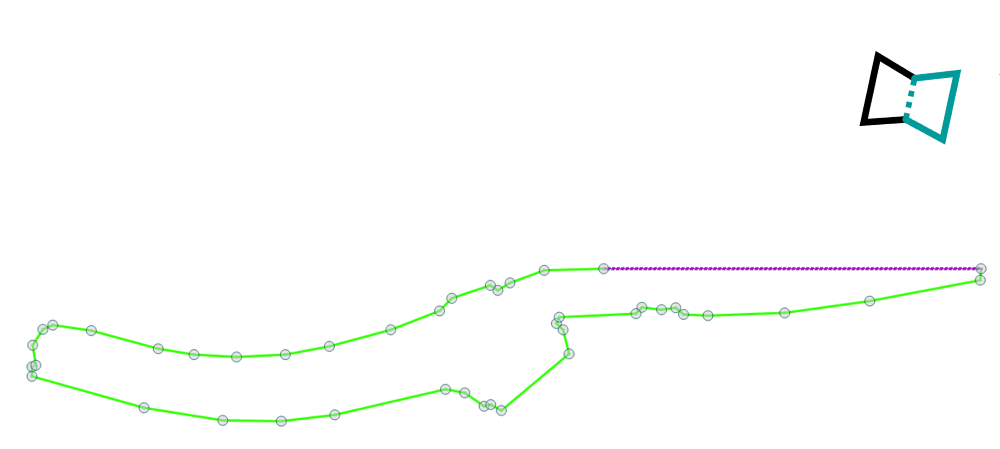

Miroir du contour sélectionné utilisant la ligne choisie comme axe de miroir, reflétant les points du contour autour de cette ligne.
Créer des contours symétriques

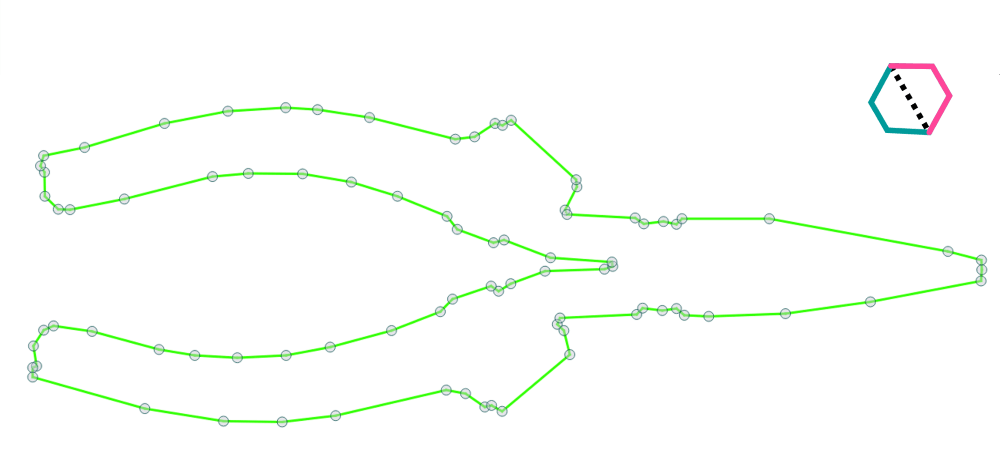

Rend symétriques les éléments de contour de polygone ou de spline sélectionnés.
Outils d'alignement pour les lignes

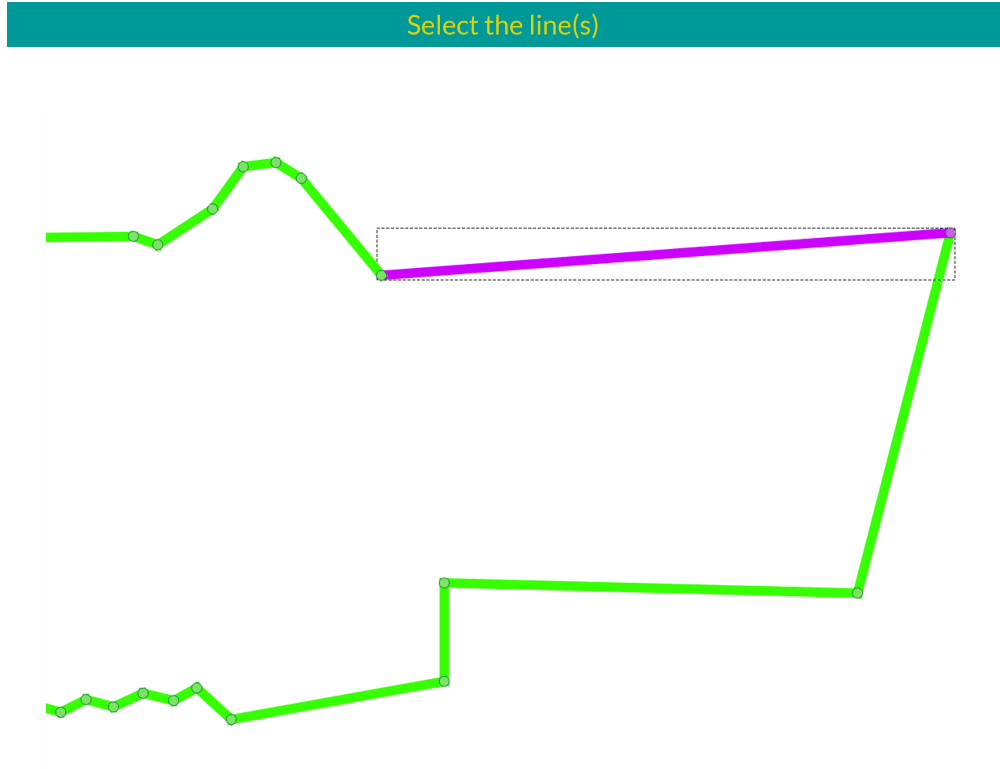

Aligner sur l'horizontale : Aligne les points sélectionnés le long d'une ligne horizontale centrée entre le point le plus haut et le point le plus bas de la sélection. Aligner sur la verticale : Aligne les points sélectionnés le long d'une ligne verticale centrée entre les points les plus à gauche et les plus à droite de la sélection. Aligner en parallèle : Aligne la deuxième ligne de contour sélectionnée parallèlement à la première ligne sélectionnée. Aligner perpendiculairement : Aligne la deuxième ligne de contour sélectionnée perpendiculairement à la première ligne sélectionnée.
Outils d'alignement pour les éléments

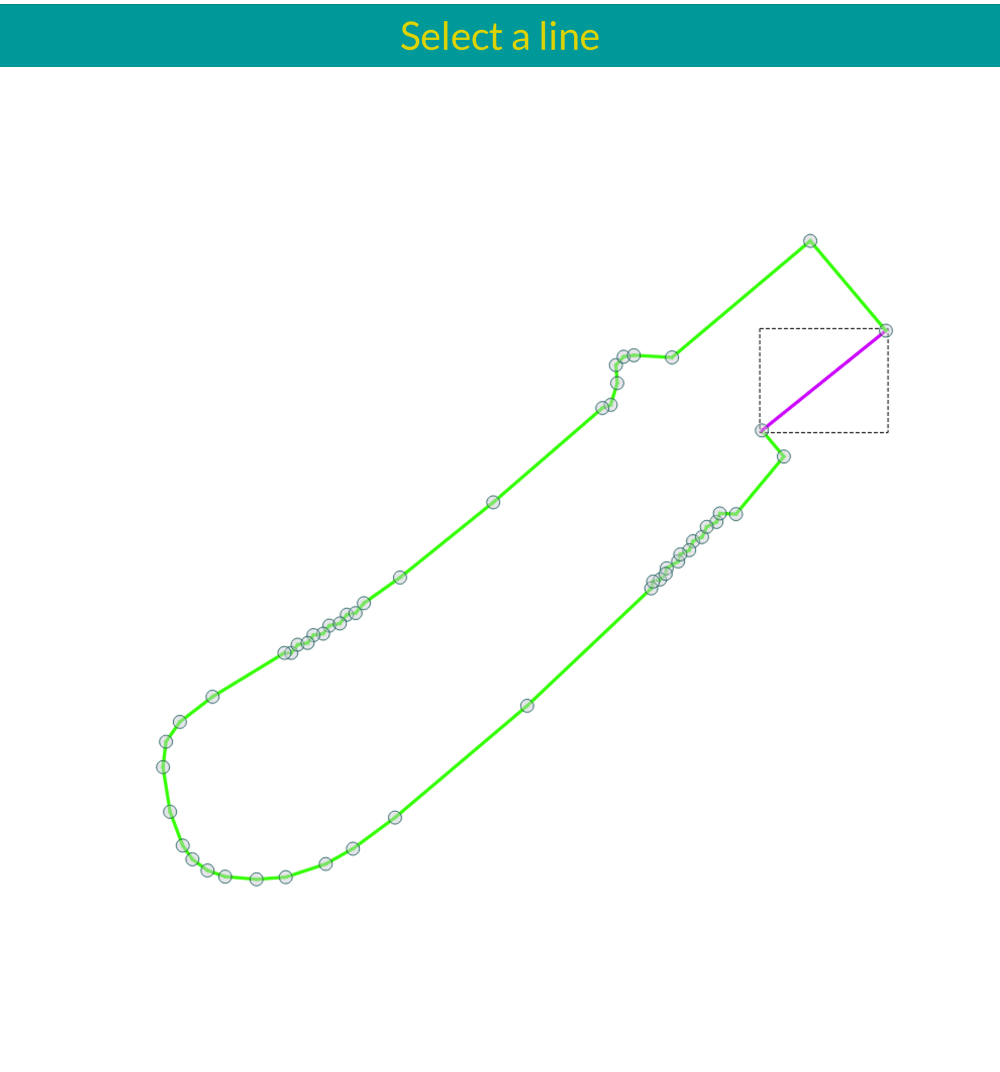

Aligner l'élément horizontalement : Fait pivoter l'élément sélectionné de manière à ce que la ligne choisie devienne horizontale. Aligner l'élément verticalement : Fait pivoter l'élément sélectionné pour que la ligne choisie devienne verticale.
Dessiner des polygones rectangulaires

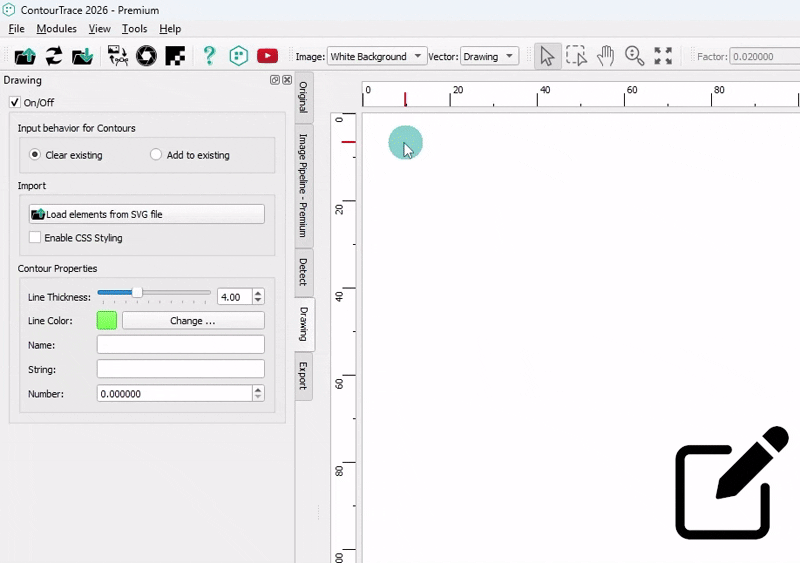

Créez des contours polygonaux rectangulaires directement dans ContourTrace, avec une personnalisation complète de la forme : ajustez la position des points, la longueur des lignes et les angles, et ajoutez des congés si nécessaire.
Dessiner des cercles

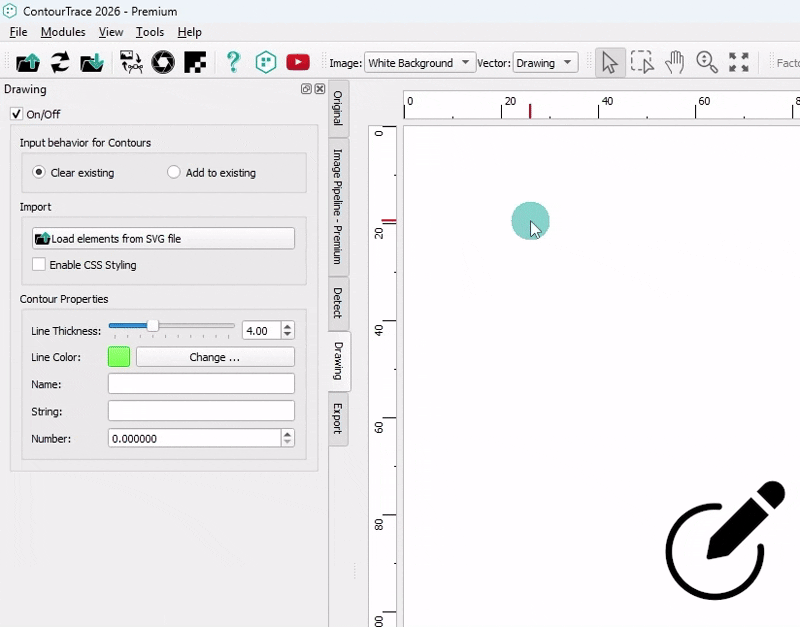

Créez des éléments de contour circulaire directement dans ContourTrace, avec un contrôle total sur le rayon et la position.
Dessiner des polygones ouverts
Créez des contours polygonaux ouverts directement dans ContourTrace, avec une personnalisation complète de la forme : ajustez la position des points, la longueur des lignes et les angles, et ajoutez des congés si nécessaire.
Opérateur d'exportation
L'opérateur d'exportation gère l'enregistrement et l'exportation de graphiques à partir de ContourTrace, en prenant en charge plusieurs formats de sortie pour les images, les données vectorielles et les flux de travail CAO. Formats d'image : JPG, JPEG, PNG, BMP Formats vectoriels : DXF, SVG Format macro : Macro FreeCAD (FCMacro)
Exporter les contours sous forme de macro FreeCAD

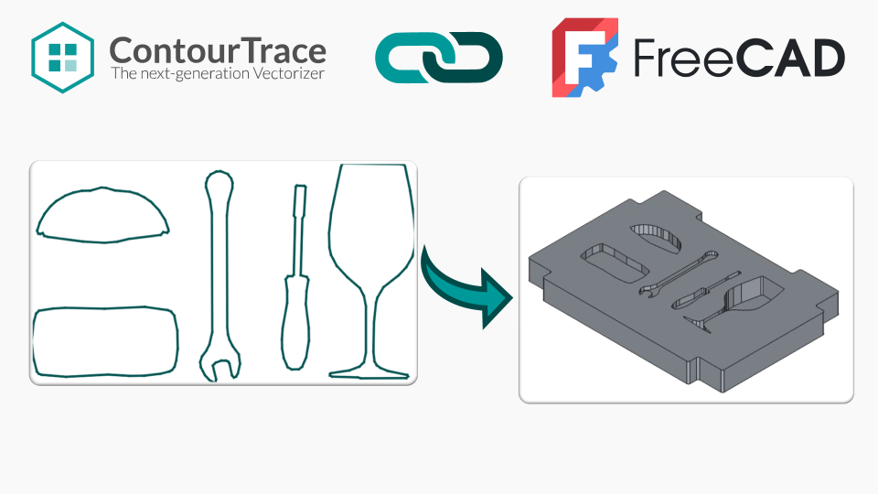

Exporter les contours de ContourTrace sous la forme d'une macro FreeCAD qui peut être chargée et exécutée dans FreeCAD pour générer automatiquement des modèles 3D à partir des contours extraits.
Métadonnées avec exportation DXF

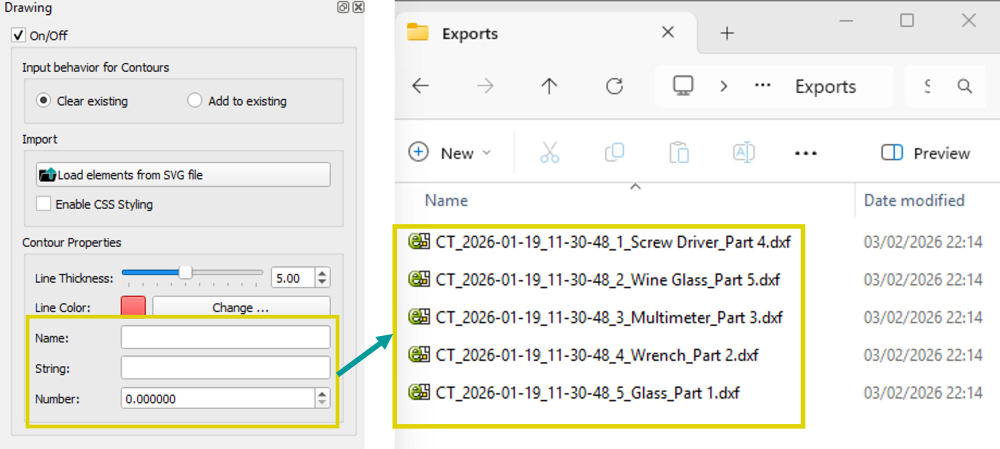

Attribuez des noms, des profondeurs et des métadonnées personnalisées à chaque contour et exportez-les avec des fichiers DXF. Les contours peuvent être enregistrés en tant que fichiers distincts avec leurs métadonnées associées, ce qui permet de fluidifier les flux de travail de CAO et d'assurer une intégration fiable avec les outils en aval, y compris les macros FreeCAD.
Exporter des métadonnées avec la macro FreeCAD

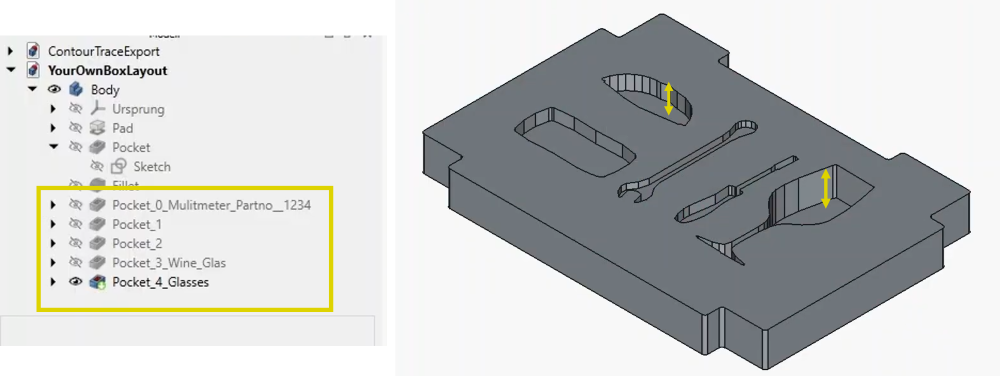

Exporte les métadonnées des contours directement dans FreeCAD, en affichant les noms et les chaînes de caractères des contours dans l'arbre des caractéristiques. Les valeurs de profondeur définies sont appliquées automatiquement, ce qui permet des opérations 3D précises et cohérentes basées sur les métadonnées attribuées.
Modules supplémentaires

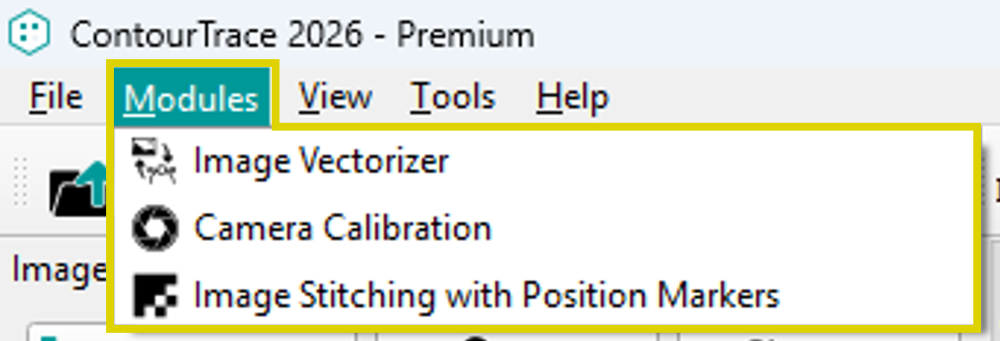

Les modules définissent des fonctionnalités supplémentaires qui ne font pas naturellement partie du flux de travail lui-même, y compris les opérateurs. Ils fournissent d'autres paramètres permettant d'accroître la précision du traitement graphique.
Étalonnage de la caméra
Afin d'obtenir les contours les plus exacts possibles à partir de vos propres enregistrements d'images, l'appareil photo numérique utilisé peut être calibré. Cela permet de réduire considérablement la distorsion tangentielle et radiale de l'image. Ainsi, des contours fidèles à la production peuvent être obtenus avec ContourTrace.
Assemblage d'images avec des marqueurs de position
L'assemblage d'images à l'aide de marqueurs de position peut être utilisé pour corriger ou réduire considérablement les distorsions de perspective dans une image. Cela permet de minimiser les erreurs dans la forme du contour qui peuvent être attribuées à la distorsion de la perspective.
Cas d'utilisation et captures d'écran
Quelques-unes des nombreuses applications du ContourTrace. Même les tâches industrielles difficiles sont parfaitement maîtrisées.
Vous voulez en voir plus ?
Contactez-nous et demandez une présentation en ligne en direct, sans obligation et gratuite.
