Area Scan Portal - manuell drift
Behöver du rätt maskinvara för ContourTrace?
Hämta portalen för områdesskanning!
Kvaliteten, precisionen och formnoggrannheten hos de fångade konturerna beror på vilken hårdvara som används.
The Portal för områdesskanning CT-2DM-600X420 erbjuder den optimala lösningen här.
Rulla ner och se själv!
Detaljerad inblick
Titta på videon och få en detaljerad inblick i funktionerna och fördelarna med Area Scan Portal CT-2DM-600x420. Du kommer att få all viktig information om produkten på mindre än 10 minuter.
Livekamera och resultatvisning
Se vad kameran ser och flytta kameran endast över de delar av objekten som du vill fånga. Resultatet är omedelbart tillgängligt när bilderna sammanfogas live i ContourTrace-programvaran.
Eliminera perspektivfel
Konventionella kameror och smartphones ger ofta upphov till perspektivfel. Detta leder till förvrängda konturer vid konturextraktion i Contour Trace. Area Scan Portal i kombination med ContourTrace-programvaran löser detta problem genom att tillhandahålla en ortogonal vy som eliminerar perspektivfel. Detta säkerställer en exakt och skalenlig konturextraktion i dina konturextraktionsprocesser.
Skalriktiga konturer
Eliminering av perspektivfel säkerställer att de extraherade konturerna blir skalenliga och exakt motsvarar objektets faktiska dimensioner.
Formsäkra konturer
Genom att eliminera perspektivfel säkerställs att de extraherade konturerna blir formtrogna och exakt motsvarar objektets faktiska form.
Effektiv skanning av flera objekt
Area Scan Portal har ett arbetsområde på 600 x 420 mm. Detta gör att flera objekt kan placeras och skannas samtidigt. Denna kapacitet ökar effektiviteten och produktiviteten avsevärt, vilket möjliggör snabbare och mer omfattande konturutdragningsprocesser.
Prisvärt alternativ till telecentriska linser
Telecentriska linser är speciella optiska linser som bibehåller en konstant förstoring oavsett avståndet mellan ett objekt och linsen. Till skillnad från standardlinser ger de en ortogonal bild av ett objekt. Telecentriska linser är dock dyra och opraktiska för scanning av stora objekt, eftersom de kräver en lins som är lika stor som själva objektet. Mindre telecentriska linser har problem med skärpedjupet, vilket gör dem olämpliga för objekt med betydande höjd. Area Scan Portal erbjuder en kostnadseffektiv lösning som ger högprecisionsskanning utan begränsningarna och de höga kostnaderna för telekentriska linser, vilket säkerställer exakt konturextraktion för en mängd olika objektstorlekar och höjder.
Arbetsyta 600x420 mm
Fånga konturerna av objekt upp till 600x420 mm eller placera flera objekt på ytan för att fånga alla konturer i en bild. De övergripande måtten för områdesskanningsportalen är LxBxH 900x640x900 mm.
Manuell kamerarörelse
Kameran styrs manuellt av operatören över de områden som ska fångas. Med hjälp av positionsmarkörerna bestämmer programvaran kamerans position och beräknar den ortogonala bilden live.
Perspektivobjektiv
Det utvalda högupplösta objektivet har en exceptionell skärpa och precision, vilket möjliggör tillförlitlig scanning av objekt med komplexa former och höjder upp till 400 mm, samtidigt som konturerna blir exakta.
Industriell kamera
Den kamera vi valde har hög upplösningskapacitet och tar bilder med exceptionell skärpa och precision. Med vårt system når noggrannheten i konturutvinningen en imponerande nivå på +/- 0,1 mm.

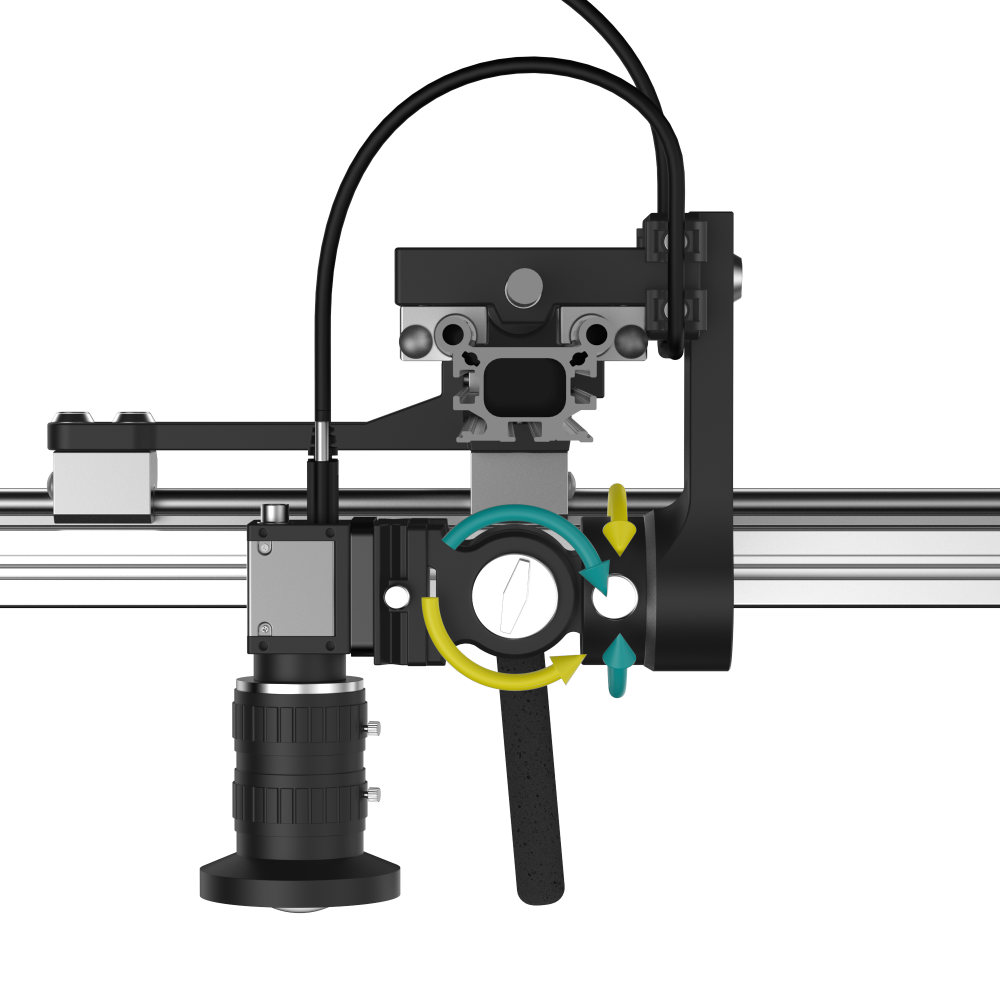

Optimal kameraförhållning
Kamerans axel måste vara exakt rätvinklig till den bildyta som ska fångas. I annat fall försämras precisionen och formnoggrannheten hos de fångade konturerna. För att se till att detta kan ställas in exakt finns det en utjämningsanordning som gör detta möjligt.
Kamerans höjd kan justeras
Bildupplösningen och skärpedjupet beror i huvudsak på kameraavståndet. Därför är det möjligt att justera kamerahöjden. I det första steget görs detta via adaptern som kameran är fäst på. Om detta inte är tillräckligt kan även höjden på stödytan för föremålen varieras.
Ljusskärm
För att säkerställa en jämn kvalitet skyddas systemet från externa ljuskällor med ett skydd. Därför är det möjligt att ta bilder när som helst under konstanta förhållanden.
Vill du se mer?
Kontakta oss och be om en kostnadsfri och kostnadsfri livepresentation online.
